1、壓力傳感器安裝套裝包含：適配壓力傳感器1臺、適配內六角圓柱頭螺釘8件(部分壓力傳感器螺釘安裝數量為6件或4件)、適配壓力傳感器轉接法蘭1件。

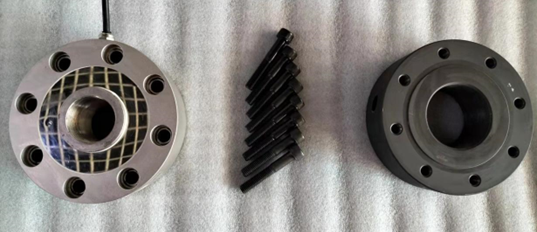

壓力傳感器、內六角圓柱頭螺釘、壓力傳感器轉接法蘭

2、安裝前請根據附件清單及圖紙仔細核對壓力傳感器安裝尺寸、壓力傳感器是否符合設計要求、壓力傳感器轉接法蘭尺寸、附件數量。

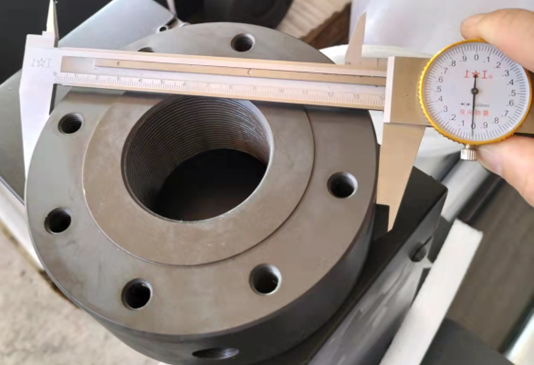

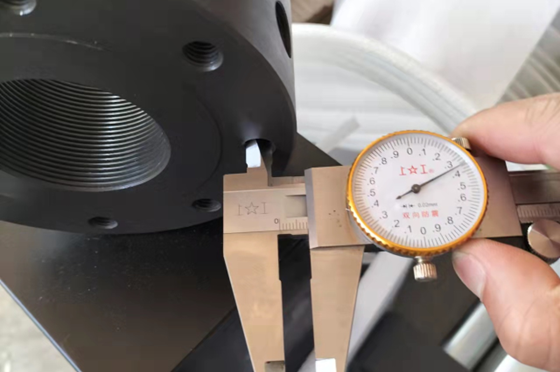

                         核對壓力傳感器轉接法蘭安裝尺寸

  核對壓力傳感器轉接法蘭安裝尺寸

核對壓力傳感器轉接法蘭安裝尺寸

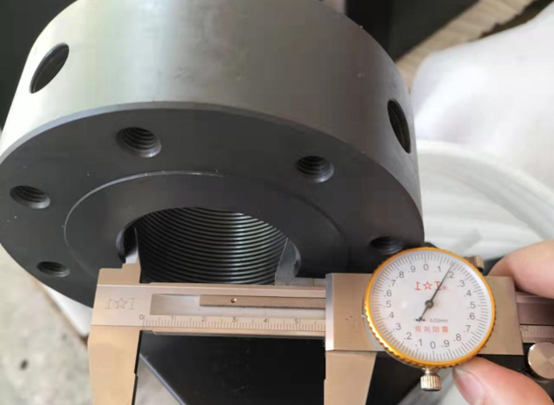

                                          核對壓力傳感器安裝尺寸

3、使用內六角扳手將伺服電動缸桿端精密鎖緊螺母鎖緊螺釘松開。

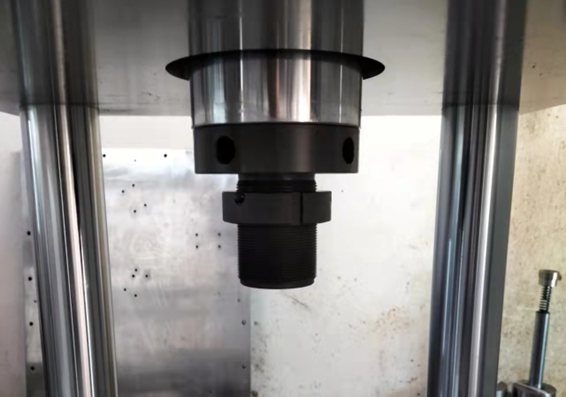

 伺服電動缸桿端

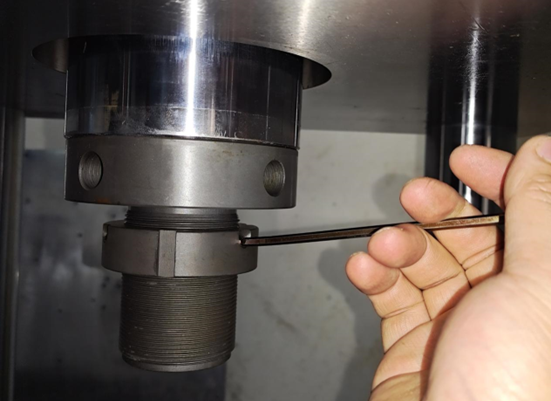

松開精密鎖緊螺母鎖緊螺釘

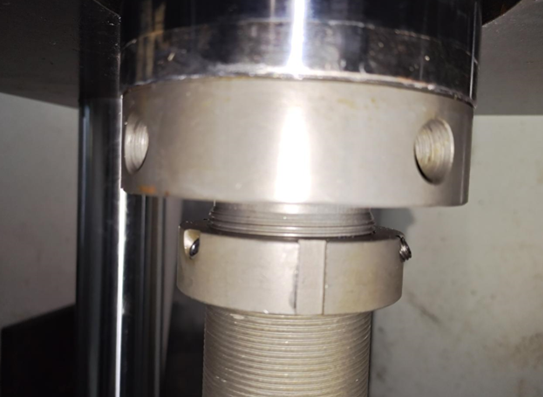

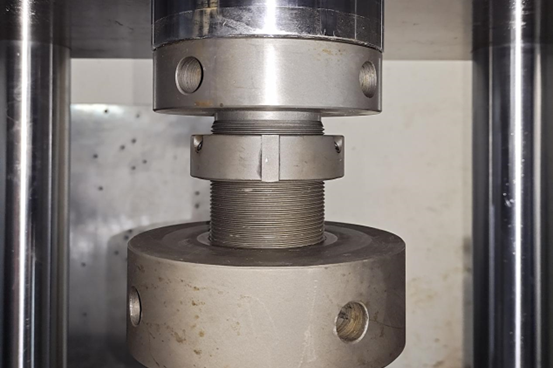

精密鎖緊螺母鎖緊螺釘松開后狀態

4、調整好精密螺母位置后安裝壓力傳感器轉接法蘭，活塞桿螺紋連接頭端面必須低于壓力傳感器轉接法蘭安裝面2-5mm

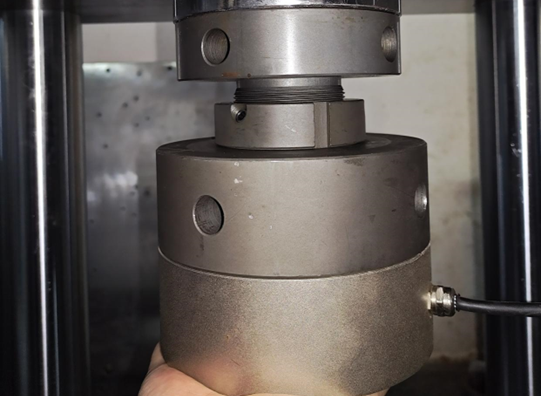

安裝壓力傳感器轉接法蘭

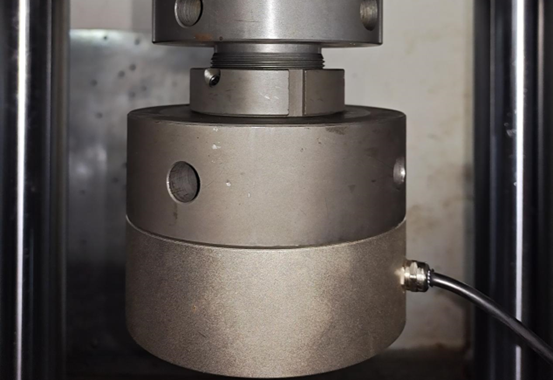

活塞桿螺紋連接頭端面低于壓力傳感器轉接法蘭安裝面2-5mm

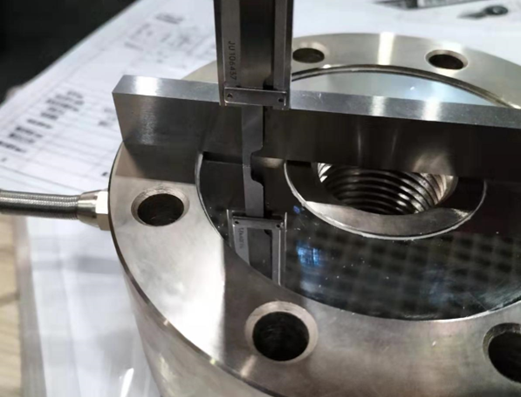

活塞桿螺紋連接頭端面低于壓力傳感器轉接法蘭安裝面2-5mm

4、調整壓力傳感器數據線至合適方向與壓力傳感器轉接法蘭用內六角杯頭螺釘進行連接。

調整壓力傳感器數據線方向

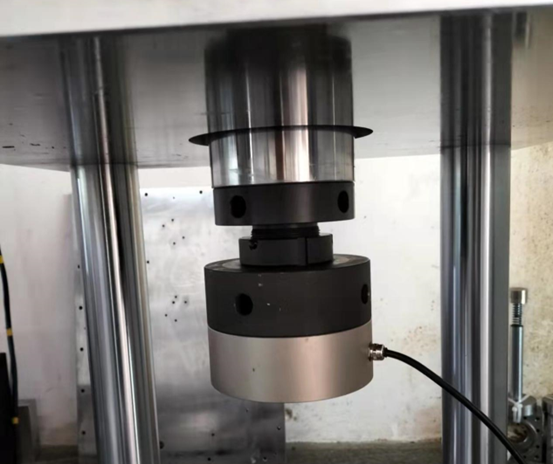

壓力傳感器安裝完成圖

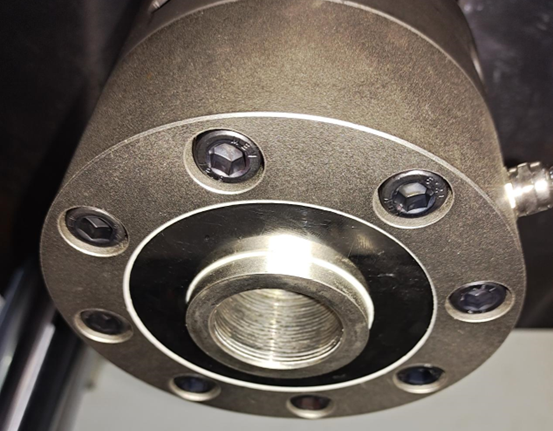

壓力傳感器安裝完成圖

壓力傳感器安裝完成細節圖

5、安裝完成后壓力傳感器可連接配套夾治具進行使用。

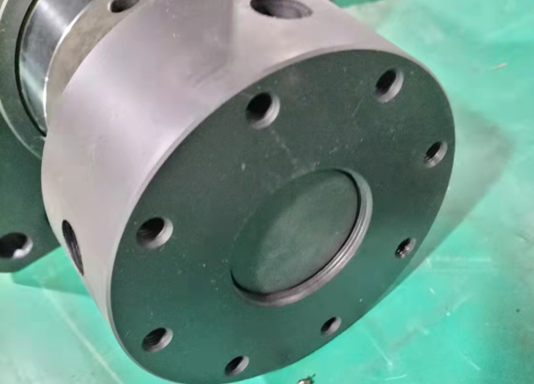

注明：活塞桿螺紋連接頭端面必須低于壓力傳感器轉接法蘭安裝面2-5mm，否則活塞桿螺紋連接頭端面有可能接觸到壓力傳感器形變區域，將導致壓力傳感器無法正確校對及正確顯示壓力。(高亮面為壓力傳感器形變區域)
